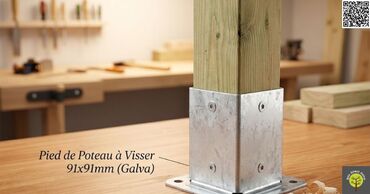

CARACTERISTIQUES

Matière

• Acier DD11 suivant NF EN 10111
• Finition galvanisation à chaud suivant NF EN ISO 1461
• Epaisseur corps : 2 à 3 mm selon les modèles
• Epaisseur platine : 2,5 à 3 mm selon les modèles

Avantages

• Platine d'épaisseur 2,5 mm renforcée : Grande résistance à la déformation
• Angle de la platine découpés pour plus de sécurité

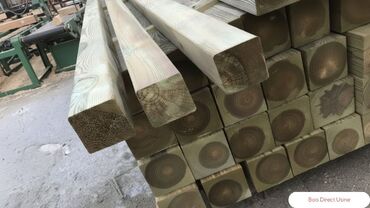

• Compatible avec les poteaux 90 mm x 90 mm

APPLICATION

Support

• Porteur : Béton, acier, bois massif, lamellé-collé, bois composite, ...
• Porté : Bois massif, lamellé-collé, bois composite, ...

Domaine d'utilisation

• Clôture de jardin, panneaux, claustras
• Abris de jardin, bûches de jardin, carports,
• Structures légères et ouvrage temporaire de jardin

MONTAGE

Fixations

Poteau :

• Boulon Ø 10 mm
• Tirefonds LAG Ø 10 mm
• Vis SSH Ø 10 mm

Platine :

• Cheville mécanique : goujon WA M10-78/5, tirefond LAG 10-80
• Ancrage chimique : Résine AT-HP + tige filetée LMAS M10-120/25

Mise en garde

La gamme jardin ne convient pas pour des applications structurelles soumises à des forces importantes (Vent, ...). Les structures doivent être correctement conçues et mise en oeuvre afin d'assurer la reprise de charges latérales de vent (Jambe de force, ...).

Installation

Partie basse :

1. Positionner le pied de poteau dans la structure
2. Identifier la position des ancrages au sol sur le support
3. Percer le support verticalement au diamètre et à la profondeur préconisés pour les fixations choisies
4. Fixer la platine au sol à l'aide des chevilles d'ancrage sélectionnées.

Partie haute :

1. Placer le poteau dans le pied de poteau
2. Fixer le poteau dans le pied de poteau
